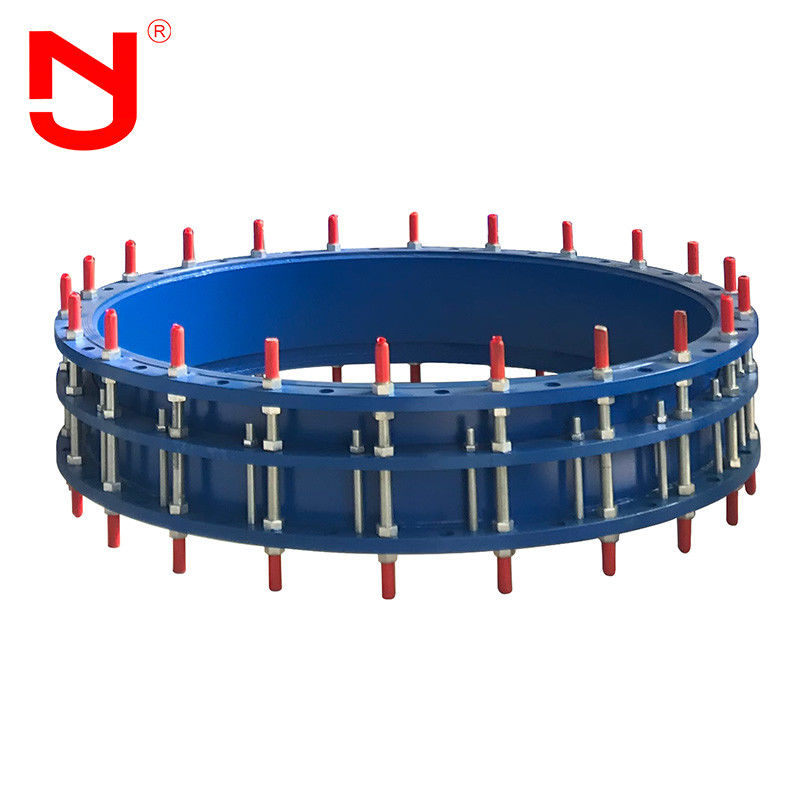

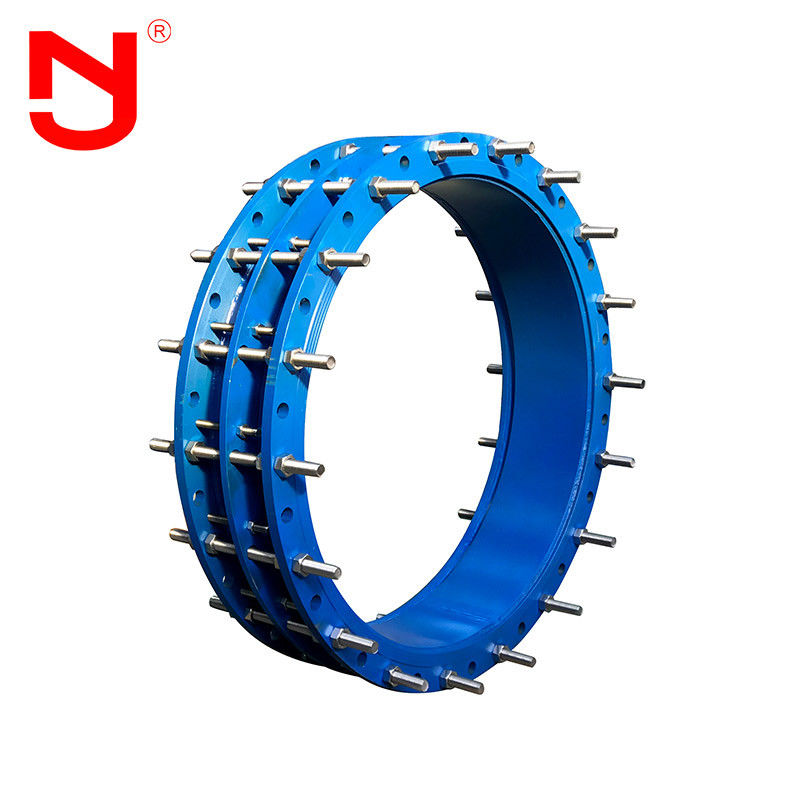

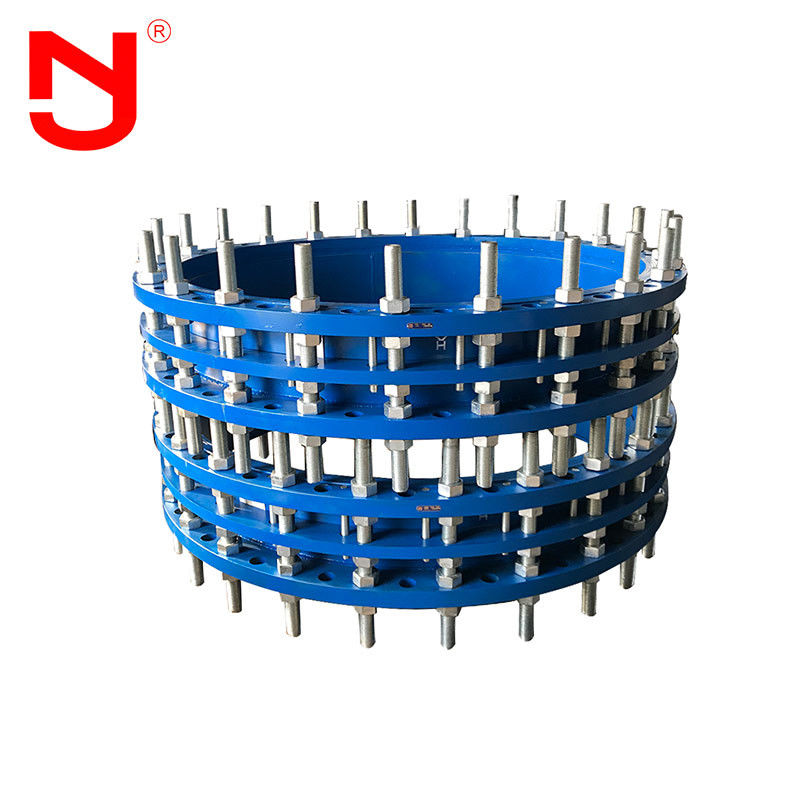

وصلة توصيل طاقة ذات شفة واحدة من مادة جديدة للأنبوب أو النظام
وصلة توصيل طاقة شفة واحدةيُطلق عليه أيضًا مفصل تعويض شفة الأكمام السائب ومفصل توسع شفة فضفاض الأكمام.السوصلة توصيل طاقة شفة ingleيتكون من الجسم والغدة وخاتم الختم والقفل.السوصلة توصيل طاقة شفة ingleيعتمد نفس مبدأ الختم مثل مفصل توسيع الجلبة السائبة.أحد طرفي وضع الاتصال هو اتصال الفلنجة ، والطرف الآخر هو توصيل المقبس ، وهو مناسب لتوصيل الصمامات والمعدات الأخرى بخطوط الأنابيب.السوصلة توصيل طاقة شفة ingle يمكن تعويض الإزاحة المحورية للأنبوب أثناء التوصيل ، وذلك لحماية الصمام والمعدات الأخرى.
أداء وصلة توصيل طاقة شفة واحدة
1. إنسوصلة توصيل طاقة شفة ingle يمكن أن تعوض الإزاحة المحورية لخط الأنابيب.
2. ال سوصلة توصيل طاقة شفة ingle يمكن أن يقلل الاهتزاز والضوضاء إلى حد معين وحماية خط الأنابيب.
3. ال سوصلة توصيل طاقة شفة ingle له مزايا الهيكل البسيط والتركيب المريح وسهولة الصيانة.
4. اختيار مواد ذات جودة عالية سوصلة توصيل طاقة شفة ingle هو الضمان الأساسي للمنتجات.
وصلة توصيل طاقة شفة واحدة بنية
البيانات الفنية لمفصل توصيل طاقة شفة واحدة
| البيانات الرئيسية عنوصلة توصيل طاقة شفة واحدة | |||||||||||
|
اسمى، صورى شكلى، بالاسم فقط iameter DN |
خارجي قطر Dw |
طول | البعد ربط شفة | ||||||||
| إل1 | △ لام | 0.6 خريطة | 1.0 خريطة | ||||||||
| ب | د | د1 | ن ث | ب | د | د1 | ن ث | ||||
| 65 | 76 | 400 | 40 | 16 | 160 | 130 | 4-M12 | 20 | 185 | 145 | 4-M16 |
| 80 | 89 | 18 | 190 | 150 | 4-M16 |
22 | 200 | 160 | 8-M16 | ||
| 100 | 114 | 210 | 170 | 24 | 220 | 180 | |||||
| 125 | 140 | 20 | 240 | 200 | 8-M16 | 26 | 250 | 210 | |||
| 150 | 168 | 265 | 225 | 285 | 240 | 8-M20 | |||||
| 200 | 219 | 22 | 320 | 280 | 28 | 340 | 295 | ||||
| 250 | 273 | 24 | 375 | 335 | 12-M16 | 395 | 350 | 12-M20 | |||
| 300 | 325 | 420 | 50 | 440 | 395 | 12-M20 |
445 | 400 | |||
| 350 | 377 | 26 | 490 | 445 | 30 | 505 | 460 | 16-M20 | |||
| 400 | 426 | 28 | 540 | 495 | 32 | 565 | 515 | 16-M24 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-M24 | |||||
| 530 | 530 | 30 | 645 | 600 | 20-M20 | 34 | 670 | 620 | |||
| 600 | 630 | 440 | 755 | 705 | 20-M24 | 36 | 780 | 725 | 20-M27 | ||
| 700 | 720 | 32 | 860 | 810 | 24-M24 | 40 | 895 | 840 | 24-M27 | ||
| 800 | 820 | 600 | 34 | 975 | 920 | 24-M27 |
44 | 1015 | 950 | 24-M30 | |
| 900 | 920 | 36 | 1075 | 1020 | 46 | 1115 | 1050 | 28-م 30 | |||
| 1000 | 1020 | 1175 | 1120 | 28-M27 | 50 | 1230 | 1160 | 28-M33 | |||
| يلبي الحجم القياسي GB / T124665-2002 يمكن أن يصل حجم الإنتاج إلى 3200 ، إذا كانت هناك متطلبات خاصة لمعرفة إنتاج الرسم. | |||||||||||
وصلة توصيل طاقة شفة واحدة تدفق الإنتاج
وصلة توصيل طاقة شفة واحدة: وصلة توصيل طاقة شفة واحدةمناسب لجانب واحد ليتم توصيله بشفة والجانب الآخر ليتم لحامه بخط أنابيب.عند تثبيت ملفوصلة توصيل طاقة شفة واحدة، اضبط طول التثبيت بين طرفي المنتج وخط الأنابيب أو الحافة.بعد التركيب واللحاموصلة توصيل طاقة شفة واحدة، اربط براغي السدادة قطريًا وبشكل متساوٍ لتشكيل واحدة.هناك إزاحة معينة لتسهيل التركيب والصيانة ، وضبطها وفقًا لحجم الموقع.الوصلة توصيل طاقة شفة واحدة يمكن نقل الاتجاه المحوري الزمني إلى خط الأنابيب بأكمله عندما يعمل.
وصلة توصيل طاقة شفة واحدةأفضلية
1. سعر المصنع من sوصلة توصيل طاقة شفة ingle.
2. 16 عاما من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير.
3. فحص صارم للجودة ، الجودة تفوق بكثير معايير الصناعة.
4. سوصلة توصيل طاقة شفة ingle يحتوي العفن على مجموعة متنوعة من المواصفات ، ودعم التخصيص ، وتصنيع المعدات الأصلية.
5. تقديم عينات مجانية من سوصلة توصيل طاقة شفة ingle.
6. سوصلة توصيل طاقة شفة ingleقفي مخزون كبير.
وصلة توصيل طاقة شفة واحدة طلب
سوصلة توصيل طاقة شفة ingle مناسب لنقل مياه البحر والمياه العذبة والماء البارد والساخن ومياه الشرب والصرف الصحي والنفط الخام وزيت الوقود وزيوت التشحيم وزيت المنتج والهواء والغاز والبخار ومسحوق الجسيمات بدرجة حرارة لا تزيد عن 250 درجة مئوية. سوصلة توصيل طاقة شفة ingle المنتجات عبارة عن منتجات معدنية ، تتميز بقوة شد وضغط عالية ، وأداء فائق للختم الناعم ، وتحميل وتفريغ مناسبين ووظائف أخرى. سوصلة توصيل طاقة شفة ingle يستخدم على نطاق واسع في الطاقة الكهربائية والمعادن والصناعات الكيماوية وإمدادات المياه والصرف الصحي ومعالجة مياه الصرف الصحي وغيرها من الصناعات. سوصلة توصيل طاقة شفة ingle تستخدم بشكل أساسي للتوصيل بين الصمام وخط أنابيب مضخة المياه.
التعليمات
Q1: هل يمكن لـ وصلة توصيل طاقة شفة واحدة يتم تمييزها بشعار مخصص؟
A1: نعم وصلة توصيل طاقة شفة واحدةيمكن تمييزها بشعارك.يمكننا تقديم خدمة OEM و ODM لـوصلة توصيل طاقة شفة واحدة.
Q2: ما هو طول وجها لوجه وصلة توصيل طاقة شفة واحدة؟
A2: وجها لوجه بطول وصلة توصيل طاقة شفة واحدة يمكن أن يكون L130 ، L152 ، L203 ... يمكننا أيضًا قبول الطول المخصص وفقًا لمتطلباتك.
Q3: هل يمكنك تقديم رسومات وصلة توصيل طاقة شفة واحدة؟
A3: نعم ، يمكننا تقديم رسومات لـ وصلة توصيل طاقة شفة واحدة من أجلك يرجى الاتصال بنا للحصول على الرسم وصلة توصيل طاقة شفة واحدة.
س 4: ما شهادات وصلة توصيل طاقة شفة واحدة هل يمكن أن تقدم؟
A4: يمكننا تقديم شهادة CE ، ISO لدينا وصلة توصيل طاقة شفة واحدة.
س 5: هل يمكننا الحصول على عينة من وصلة توصيل طاقة شفة واحدة؟
A5: نعم ، يمكننا تقديم عينات لك لاختبار جودة منتجاتنا وصلة توصيل طاقة شفة واحدة.
س 6: ما هي فترة الضمان وصلة توصيل طاقة شفة واحدة؟
a6: نحن نقدم الضمان 18 شهرا لدينا وصلة توصيل طاقة شفة واحدة.
