مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE
رقم الموديل:
VSSJAF
اتصل بنا

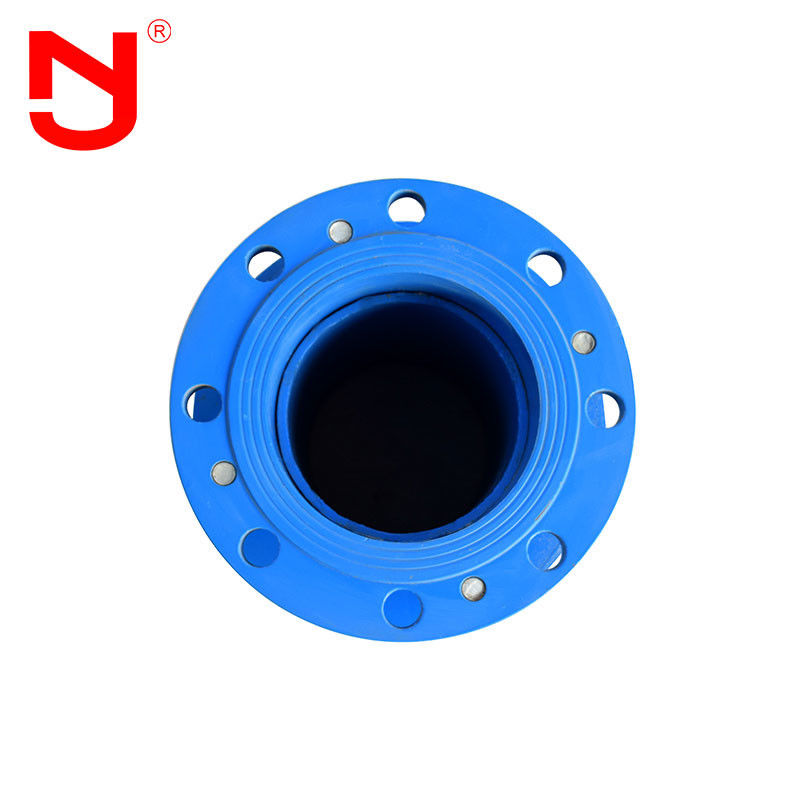

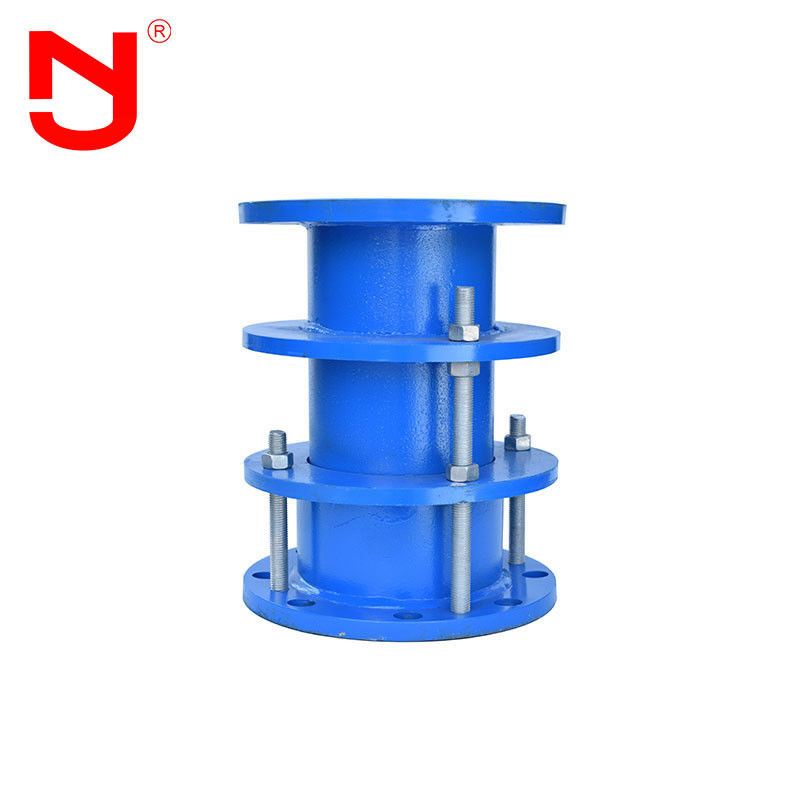

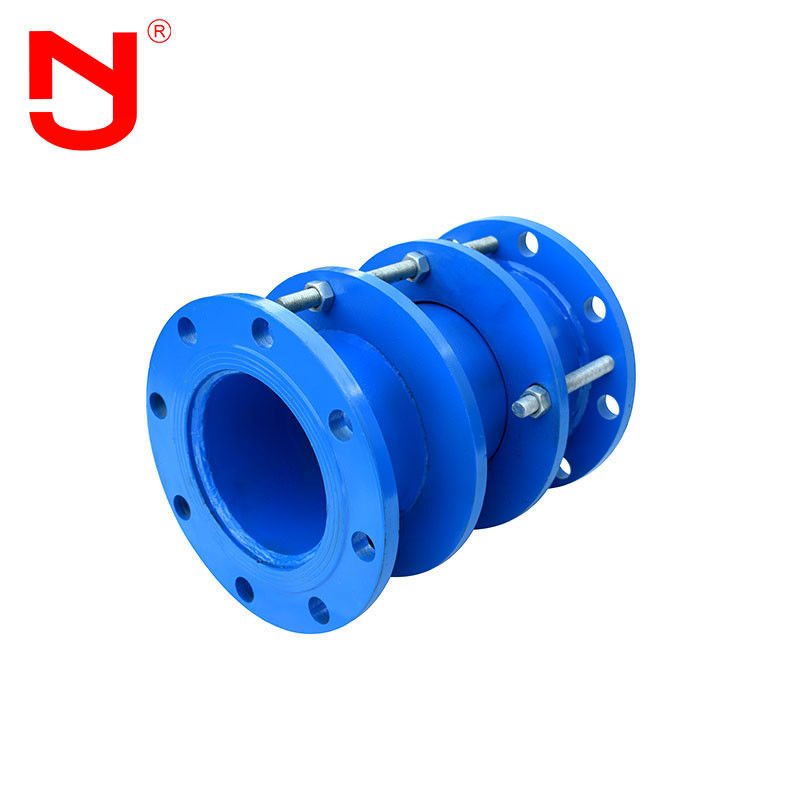

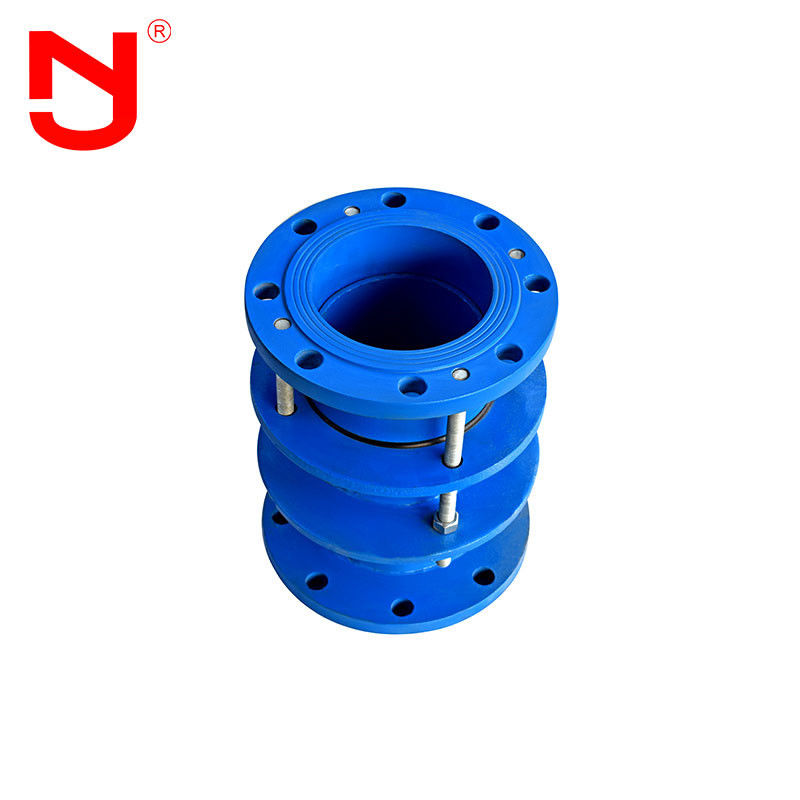

وصلة توسيع حد شفة مزدوجة ميتالك لهندسة المياه
ال مشترك توسيع حد شفة مزدوجة يتكون من الجسم الرئيسي وحلقة الختم والغدة والأنبوب القصير التلسكوبي وأجزاء رئيسية أخرى.مفصل التمدد ذو الشفة المزدوجة هو منتج جديد يربط المضخات والصمامات وغيرها من المعدات بخطوط الأنابيب.يربطهم مفصل التمدد لحد الحافة المزدوجة بشكل كامل من خلال البراغي الكاملة ، وله إزاحة معينة.وبهذه الطريقة ، يمكن تعديل مفصل التمدد لحد الحافة المزدوجة وفقًا لحجم التثبيت في الموقع أثناء التركيب والصيانة ، ويمكن نقل الدفع المحوري مرة أخرى إلى خط الأنابيب بالكامل أثناء العمل.هذا لا يحسن كفاءة العمل فحسب ، بل يلعب أيضًا دورًا وقائيًا معينًا للمضخات والصمامات وغيرها من المعدات.
أداء مفصل توسيع حد الشفة المزدوجة
مفصل توسيع حد شفة مزدوجة بنية
البيانات الفنية من دمفصل توسيع حد شفة مزدوجة
|
البيانات الرئيسية عن مشترك توسيع حد شفة مزدوجة |
||||||||||
|
اسمى، صورى شكلى، بالاسم فقط iameter DN |
خارجي قطر الدائرة د |
إلength |
جأومبين - الفناءن △ لام |
البعد ربط شفة | ||||||
| 0.6 خريطة | 1.0 خريطة | |||||||||
| إل | إل1 | د | د1 | لا تفعل | د | د1 | لا تفعل | |||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 |
| 80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
| 100 | 108 | 210 | 170 | 220 | 180 | 8-Φ18 | ||||
| 114 | 220 | 180 | 8-Φ18 | |||||||
| 125 | 133 | 265 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
| 140 | 250 | 210 | 8-Φ18 | |||||||
| 150 | 159 | 375 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
| 168 | 285 | 240 | 8-Φ22 | |||||||
| 200 | 219 | 321 | 280 | 340 | 295 | 8-Φ22 | ||||
| 250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
| 300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | 12-Φ22 |
| 350 | 377 | 490 | 445 | 505 | 460 | 16-Φ26 | ||||
| 400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
| 500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | 20-Φ26 | |||
| 600 | 630 | 775 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
| 700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
| 800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
| 1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | |||
| 1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | |||
| 1400 | 1420 | 1630 | 1500 | 36-36 | 1675 | 1590 | 36-Φ42 | |||
| 1500 | 1520 | 1730 | 1660 | 36-36 | 36-Φ42 | |||||
| 1600 | 1620 | 1830 | 1760 | 40-Φ40 | 1915 | 1820 | 40-Φ48 | |||
| 1810 | 1820 | 2045 | 1970 | 44-Φ42 | 2115 | 2020 | 44-Φ48 | |||
| 2000 | 2020 | 2265 | 2180 | 48-Φ42 | 2320 | 2230 | 48-Φ48 | |||
| 2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
| 2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60-Φ56 | |||
| 2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60-Φ48 | 2960 | 3070 | 64-Φ56 |
| 2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
| 3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
| 3200 | 3220 | 3525 | 3430 | 72-Φ48 | ||||||
| 3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
| 3600 | 3620 | 3970 | 3860 | 80-Φ56 | ||||||
ملحوظة: وصلة توسيع حد الحافة المزدوجة مناسبة لربط كلا الجانبين بشفة.أثناء التثبيت ، اضبط طول التوصيل لكلا طرفي المنتج ، وشد براغي السدادة بدورها واضبط صواميل الحد.بهذه الطريقة ، يمكن أن يتمدد خط الأنابيب بحرية ، ويغلق التمدد ، ويضمن التشغيل الآمن لخط الأنابيب.
مفصل توسيع حد شفة مزدوجة تدفق الإنتاج
مفصل توسيع حد شفة مزدوجة أفضلية
1. سعر المصنع مشترك توسيع حد شفة مزدوجة.
2. 16 عاما من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير.
3. فحص صارم للجودة ، الجودة تفوق بكثير معايير الصناعة.
4. مفصل توسيع حد شفة مزدوجة يحتوي العفن على مجموعة متنوعة من المواصفات ، ودعم التخصيص ، وتصنيع المعدات الأصلية.
5. تقديم عينات مجانية من مشترك توسيع حد شفة مزدوجة.
6. مفصل توسيع حد شفة مزدوجةقفي مخزون كبير.
مفصل توسيع حد شفة مزدوجةطلب
في عملية التثبيت لمفصل التمدد ذي الشفة المزدوجة ، عندما تتغير درجة الحرارة أو يهتز الأنبوب ، فإن مشترك توسيع حد شفة مزدوجةيمكن أن تلعب دور تعويض التوسع.عند تسوية المؤسسة ، فإنمشترك توسيع حد شفة مزدوجةيمكن تعويض الإزاحة إلى حد معين لضمان عدم وجود تسرب في الختم.ثانياً ، تركيب وإزالةمشترك توسيع حد شفة مزدوجة مريح للغاية ، مما يجعله متصلاً بخط أنابيب إمدادات المياه والصرف ، وبرج المياه ، ويوفر تركيب وفك عداد مياه المضخة راحة كبيرة.
التعليمات
س 1:يمكن لل مشترك توسيع حد شفة مزدوجة يتم تمييزها بشعار مخصص؟
أ 1: نعم مشترك توسيع حد شفة مزدوجةيمكن تمييزها بشعارك.يمكننا تقديم خدمة OEM و ODM لـمشترك توسيع حد شفة مزدوجة.
س 2: ما هو طول وجها لوجه مشترك توسيع حد شفة مزدوجة؟
أ 2: وجها لوجه بطول مشترك توسيع حد شفة مزدوجة يمكن أن يكون L130 ، L152 ، L203 ... يمكننا أيضًا قبول الطول المخصص وفقًا لمتطلباتك.
س 3: هل يمكنك تقديم رسومات مشترك توسيع حد شفة مزدوجة؟
A3: نعم ، يمكننا تقديم رسومات لـ مشترك توسيع حد شفة مزدوجة من أجلك يرجى الاتصال بنا للحصول على الرسم مشترك توسيع حد شفة مزدوجة.
س 4: ما شهادات مشترك توسيع حد شفة مزدوجة هل يمكن أن تقدم؟
A4: يمكننا تقديم شهادة CE ، ISO لدينا مشترك توسيع حد شفة مزدوجة.
س 5: هل يمكننا الحصول على عينة من مشترك توسيع حد شفة مزدوجة؟
A5: نعم ، يمكننا تقديم عينات لك لاختبار جودة منتجاتنا مشترك توسيع حد شفة مزدوجة.
س 6: ما هي فترة الضمان مشترك توسيع حد شفة مزدوجة؟
أ 6: نحن نقدم ضمان لمدة 18 شهرا لدينا مشترك توسيع حد شفة مزدوجة.
