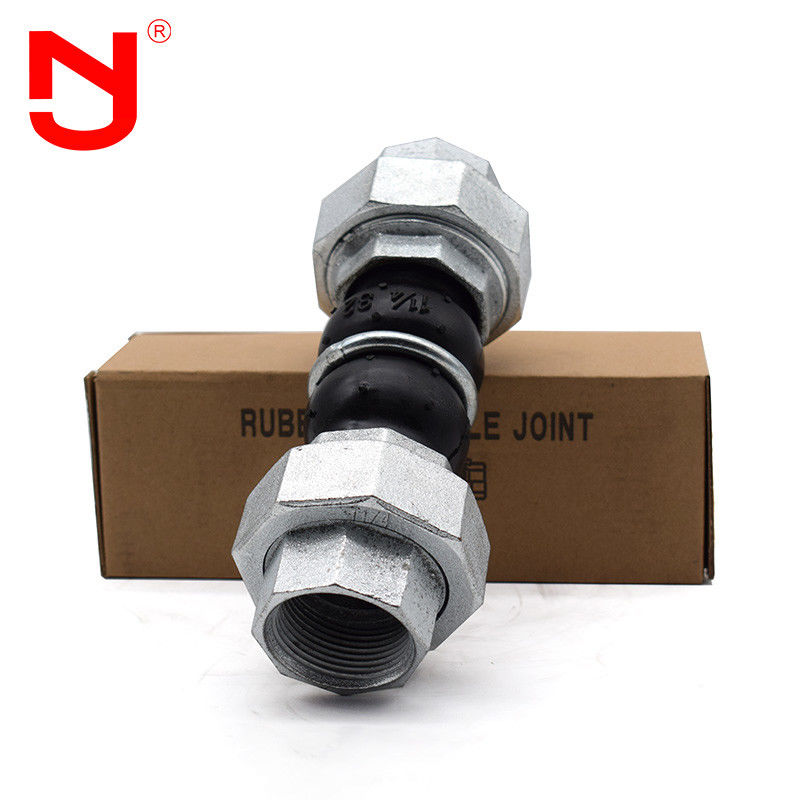

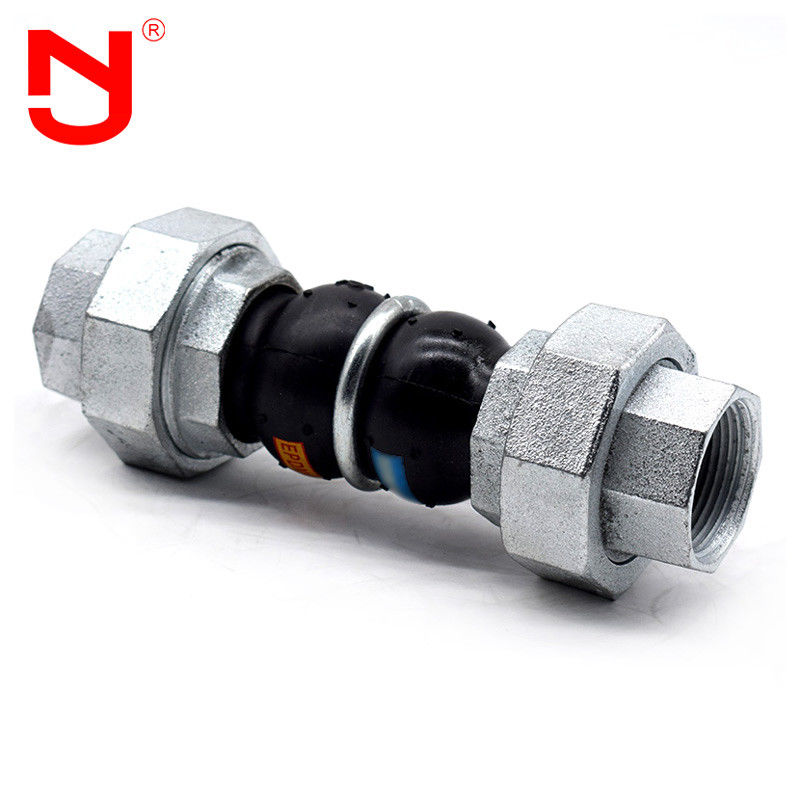

DN80 نوع الاتحاد الخيوط توسيع المطاط المفلكن المشتركة
المسمار المطاطي المرن يسمى أيضا وصلة توسيع مطاطية ملولبة، ممتص الصدمات ، حلق ممتص الصدمات ، وصلة لولبية ناعمة ، وصلة أنابيب مطاطية لولبية ، إلخ. وصلة توسيع مطاطية ملولبة يتكون من وصلة مطاطية مرنة ، مفصل متحرك مستوي ، شفة معدنية فضفاضة أو شفة أنابيب ملولبة ، والتي تستخدم لعزل الاهتزاز ، وتقليل الضوضاء وتعويض الإزاحة. وصلة توسيع مطاطية ملولبةهو نوع من وصلات الأنابيب ذات المرونة العالية ، وضيق الهواء العالي ، والمقاومة المتوسطة ومقاومة الطقس.يتكون مفصل التمدد المطاطي المرن من المطاط الداخلي وطبقة تقوية حبل البوليستر والمطاط الخارجي وأنبوب المطاط المركب.مفصل التمدد المطاطي المرن لـ وصلة توسيع مطاطية ملولبةيمكن اختيار أي نوع من المواد المطاطية الداخلية والخارجية ، مثل IIR ، Cr ، EPDM ، NR ، NBR ، إلخ. يمكن أن تكون الطبقات الخارجية والداخلية للمواد المطاطية مختلفة.ومع ذلك ، فإن طبقة الإطار لملفوصلة توسيع مطاطية ملولبةمصنوع من قماش البوليستر ، وطبقة التسليح بها حلقات فولاذية.يمكن تحويله إلى حمض ، قلوي ، تآكل ، زيت ، حرارة وأنواع أخرى وفقًا لمواد مختلفة ، ويمكن أن يتكيف مع مجموعة متنوعة من الوسائط والبيئة.هناك أنواع كثيرة منوصلة توسيع مطاطية ملولبة مواد شفة ، بما في ذلك Q235 و SS304 و SS316.
خصائص الأداء لمفصل التمدد المطاطي الملولب
1. إن وصلة توسيع مطاطية ملولبة له مزايا الحجم الصغير والوزن الخفيف والمرونة الجيدة وصيانة المعدات المريحة ؛
2. ال وصلة توسيع مطاطية ملولبة يمكن أن يكون لها إزاحة جانبية ومحورية وزاوية ، ولا تقتصر على عدم تمركز الأنبوب وعدم موازاة الحافة.
3. مع زيادة درجة الحرارة ، فإن وصلة توسيع مطاطية ملولبة سوف تتوسع وتتقلص.
4. ال وصلة توسيع مطاطية ملولبة يمكن أن تقلل من الضوضاء التي ينقلها الهيكل ولديها قدرة تخميد قوية ؛
5. وفقًا لسيناريوهات مختلفة ، فإن وصلة توسيع مطاطية ملولبةباستخدام مواد مطاطية مختلفة يمكن أن تمنع بشكل أكثر فعالية تآكل الوسائط المسببة للتآكل على الجدار الداخلي للمفاصل المطاطية ، وتحسين عمر الخدمة.
البيانات الفنية لمفصل التمدد المطاطي الملولب
|
البيانات الرئيسية الخاصة بـوصلة توسيع مطاطية ملولبة |
||||||
|
القطر الاسمي (DN) |
طول |
الإزاحة المحورية (مم) |
الإزاحة الأفقية |
زاوية الانحراف |
||
|
مم |
بوصة |
مم |
تمديد |
ضغط |
مم |
(a1 + a2) ° |
|
15 |
1/2 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
40 |
1 1/2 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45 درجة |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45 درجة |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45 درجة |
ملاحظة: 1. المتطلبات الخاصة لـ وصلة توسيع مطاطية ملولبةيمكن تخصيصها وفقًا لرسم المستخدم.معيار شفة GB / t9115.1-2000.يمكن اختيار معايير شفة مختلفة (GB ، JB ، Hg ، CB ، ANSI ، DIN ، BSEN ، NF ، en ، JIS ، ISO ، إلخ) للإنتاج.الكرة المطاطيةوصلة توسيع مطاطية ملولبة يمكن استخدامه كمطاط طبيعي ، مطاط إيثيلين بروبيلين دييني مونومر ، مطاط كلوروبرين ، مطاط بوتيل ، مطاط بوتادين ، مطاط فلور ، إلخ. وصلة توسيع مطاطية ملولبة يتم استخدام DN200 أعلاه لإمداد المياه المعلق ، ويجب أن يكون للأنبوب دعم ثابت أو دعم ثابت ، وإلا فإن وصلة توسيع مطاطية ملولبة يجب أن يتم تركيبه بجهاز مضاد للسقوط.
وصلة توسيع مطاطية ملولبةتظهر التفاصيل
تدفق إنتاج مشترك التمدد المطاطي الملولب
هل تعرف كيف يتم صنع وصلة التمدد المطاطية الملولبة؟ دعنا نرى مع JINGNING.
من المهم جدًا تحديد مفصل التمدد الملولب المناسب لخط الأنابيب ، وفهم توافق الوسيط مع المادة المختارة ، ودرجة الحرارة الكاملة ، والضغط ، ونطاق الفراغ ، والحركة المطلوبة والحجم بين فلنجات خط الأنابيب.باستخدام هذه المعلومات ، يمكن لمهندسي تطبيقات Jingning المساعدة في تحديد مفصل التمدد المطاطي الملولب المثالي لأي تطبيق.
ميزة وصلة التمدد المطاطية الملولبة
1. تمفصل التمدد المطاطي المرن مجلفن لمدة 15 دقيقة ، مقاوم للضغط العالي ، درجات الحرارة العالية ، الزيت ، التآكل ، التآكل ، الأحماض والقلويات.
2. وصلات التمدد المطاطية الملولبة متصلة بالمضخات والصمامات ومعدات مكافحة الحرائق وأنابيب ذات اهتزازات كبيرة وأنابيب مع تغيرات متكررة في البرودة والحرارة.
3. محتوى المطاط الطبيعي لوصلة التمدد المطاطية الملولبة هو 47٪ ، والتي يمكن استخدامها بشكل مستمر لمدة 15 سنة دون أن تتعرض للشيخوخة.
نقدم التكنولوجيا الأجنبية المتقدمة وندمجها مع تجربة الإنتاج في الصين.في عملية تصنيع وصلات التمدد المطاطية الملولبة ، يتحمل الجانب الداخلي ضغطًا مرتفعًا ، ويتم الجمع بين سلك النايلون والمطاط الجانبي الداخلي بشكل أفضل ، والتي يمكن أن تتحمل ضغطًا أعلى من مفصل التمدد المطاطي العادي.تتميز مفصل التمدد المطاطي الملولب بمزيج مثالي من الطبقة المطاطية الداخلية ، مشرق ونظيف وسلس ؛تتبنى تسمية مفصل التمدد المطاطي الملولب عملية الفلكنة ، والتي تتطابق تمامًا مع كرة مفصل التمدد المطاطي الملولب.
وصلة توسيع مطاطية ملولبةطلب
وصلة توسيع مطاطية ملولبةيمكن استخدامها على نطاق واسع في إمدادات المياه والصرف الصحي ، والمياه المتداولة ، والتكييف ، والحماية من الحرائق ، وصنع الورق ، والأدوية ، والبتروكيماويات ، ونظام أنابيب السفن ، ومضخة المياه ، والضاغط ، والمروحة وأنظمة الأنابيب الأخرى.عاديوصلة توسيع مطاطية ملولبةيستخدم لنقل - 15 - 115 ℃ هواء ، هواء مضغوط ، ماء ، ماء ، ماء بحر ، زيت ، حمض وقلوي.نوع خاصوصلة توسيع مطاطية ملولبة يستخدم لنقل المواد الوسيطة أو الزيت أو القلويات القوية والحمض القوي والمواد الصلبة فوق - 30 درجة مئوية إلى 250 درجة مئوية.
التعليمات
Q1 ما هي مادة المطاط وصلة توسيع مطاطية ملولبة؟
A1: EPDM ، CR ، NBR ، إلخ. يعتمد ذلك على بيئة العمل والوسائط.
Q2: هل الشفة مجلفنة من وصلة توسيع مطاطية ملولبة؟
ج 2: نعم ،لدينا حواف مجلفنة إلكترونية ومغلفنة بالغمس الساخن. لدينا أيضًا حواف مطلية.
Q3: هل يمكنني الحصول على عينة؟
A3: السبب.يمكننا التسليم عن طريق البريد السريع ، عن طريق الجو أو البحر.
س 4: ما هو موك من وصلة توسيع مطاطية ملولبة؟
A4: قطعة واحدة ، يمكنك أيضًا الحصول عليها كعينة لاختبار جودة منتجاتنا ، ثم يمكنك شراء طلب لنا.
