مكان المنشأ:
الصين
اسم العلامة التجارية:
JINGNING
إصدار الشهادات:
CE、ZTC
رقم الموديل:
JDZ
اتصل بنا
فيديو

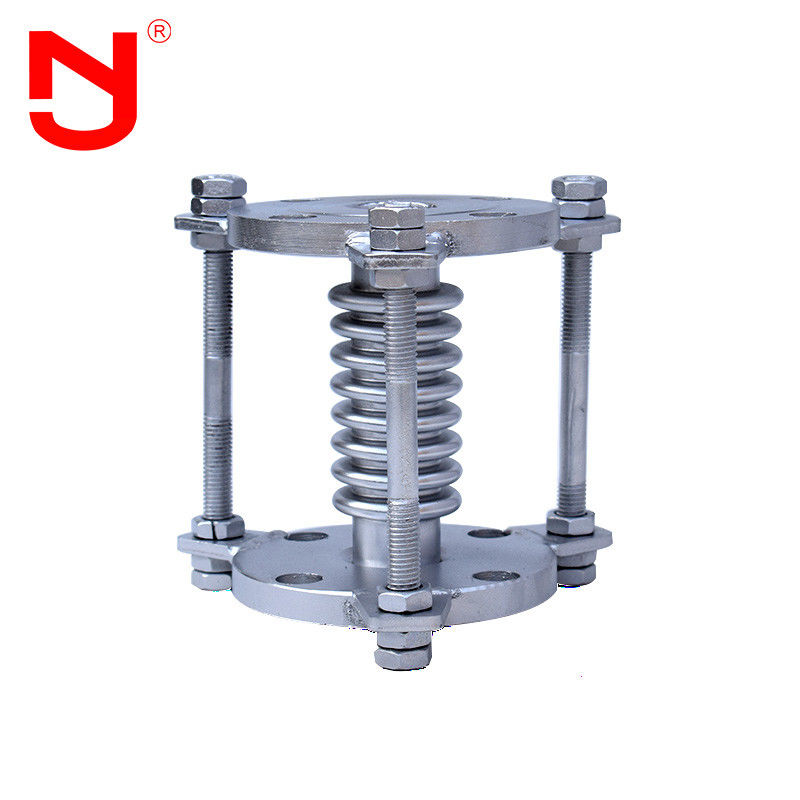

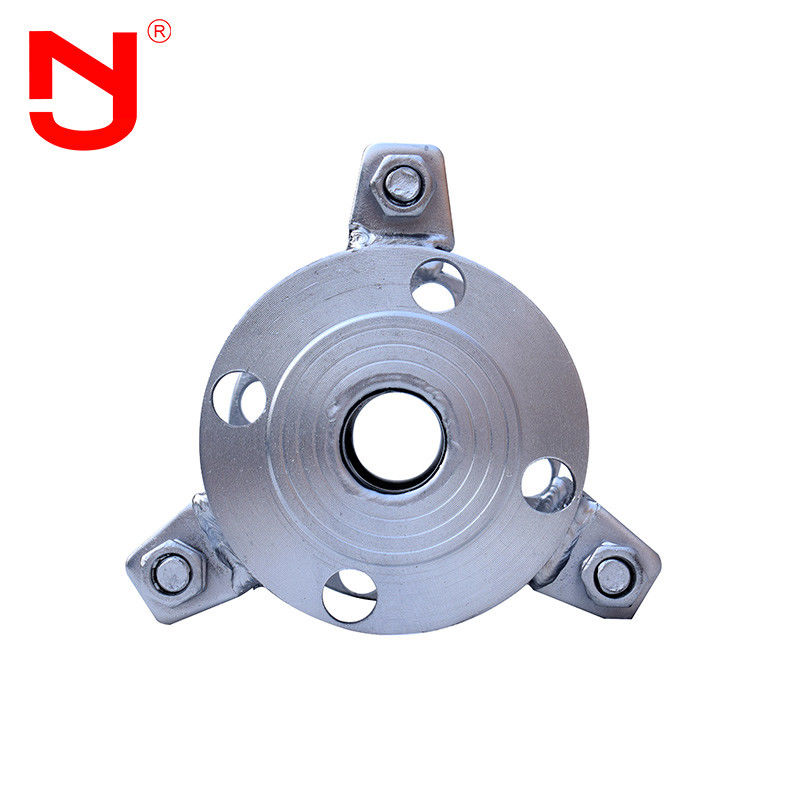

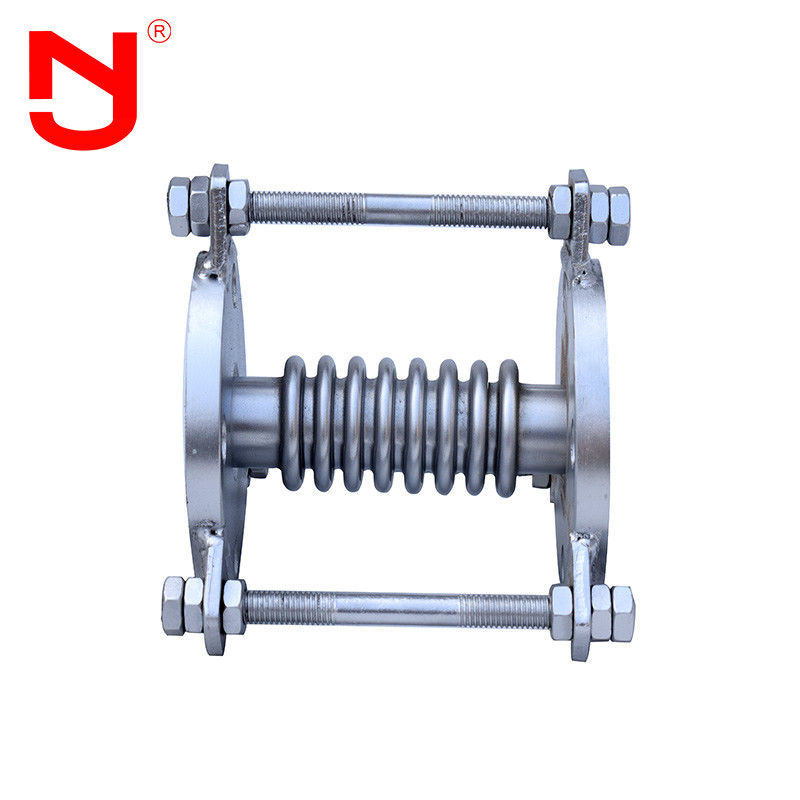

304 / 316L الفولاذ المقاوم للصدأ التوسع المشترك منفاخ المعوض المعدنية لخط الأنابيب
معوض الخوار المعدني ، المعروف أيضًا باسم وصلة التمدد ، وصلة التمدد ، هو أساسًا لضمان التشغيل الآمن لخط الأنابيب.معوض الخوار المعدني عبارة عن جهاز منفاخ عرضي مرن ذو جدران رقيقة مع وظيفة التمدد ، ويتكون من منفاخ ومكونات معدنية.مبدأ معوض الخوار المعدني هو استخدام وظيفة التمدد المرنة لتعويض الإزاحة المحورية ، والإزاحة الزاوية ، والإزاحة الجانبية ، والإزاحة المشتركة الناتجة عن التشوه الحراري ، والتشوه الميكانيكي ، والاهتزازات الميكانيكية المختلفة.يتميز معوض المنفاخ المعدني بوظائف مقاومة الضغط ، الختم ، مقاومة التآكل ، مقاومة درجات الحرارة ، مقاومة الصدمات ، تقليل الاهتزاز وتقليل الضوضاء.يمكن أن يقلل معوض المنفاخ المعدني من تشوه خط الأنابيب ويحسن عمر خدمة خط الأنابيب.
أداء معوض الخوار المعدني
العنصر المرن الرئيسي لمعوض الخوار المعدني هو منفاخ من الفولاذ المقاوم للصدأ.من خلال تمدد وثني المنفاخ ، يقوم معوض المنفاخ المعدني بتعويض خط الأنابيب في الاتجاهات المحورية والعرضية والزاوية.يمكن أن تلعب المنافاخ المعدنية الأدوار التالية:
1. يمتص المعوض المنفاخ المعدني التشوه الحراري المحوري والعرضي والزاوي لخط الأنابيب.
2. يمكن لمعوض المنفاخ المعدني أن يمتص اهتزاز المعدات ويقلل من تأثير اهتزاز المعدات على خط الأنابيب.
3. يمكن أن يمتص المعوض المنفاخ المعدني تشوه خط الأنابيب الناجم عن الزلزال وهبوط الأرض.
تقنية معلمةالمعوض منفاخ معدني
|
قطر الدائرة (مم)
|
درجة الضغط |
المنطقة المتاحة من الخوار (ج㎡)
|
أقصى حجم للقطر الخارجي
|
طول |
|||
|
1.0 |
1.6 |
2.5 |
شفة
|
الة النفخ
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
عملية إنتاج المعوض منفاخ معدني
هل تعرف كيف يتم صنع معوض الخوار المعدني عالي الجودة؟ دعنا نرى مع JINGNING.
تتمتع Jingning بخبرة تزيد عن 17 عامًا في مجال التصميم في تصنيع معوض الخوار المعدني ، ووصلات التمدد المطاطية ، ووصلة التمدد المعدني ، ومفصل التفكيك ، وخطوط الأنابيب وغيرها من تجهيزات الأنابيب الصناعية.يتوافق معوض المنفاخ المعدني مع المعايير الدولية مثل GB و ISO و DIN و ANSI و BS و JIS والمتطلبات الخاصة للعملاء.
معوض منفاخ معدني مزايا
1.المعوض منفاخ المعادن هو سعر المصنع السابقين
2.17 سنة من الخبرة في التصنيع ، 5 سنوات من الخبرة في التصدير
3. إن معوض المنفاخ المعدني لديه فحص صارم للجودة ، والجودة تفوق بكثير معايير الصناعة.
4. المواصفات المختلفة لقالب المعوض منفاخ معدني تدعم التخصيص و OEM
5. تقديم عينات مجانية من معوض المنفاخ المعدني
6. مخزون منفاخ المعوض المعدني كبير
معوض منفاخ معدنيطلب
نظرًا لمرونته ، يمكن لمعوض الخوار المعدني تعويض تشوه فرق درجة الحرارة أو أي تشوه آخر بين المعدات وخطوط الأنابيب ، ومنع الاهتزاز ، وتقليل دفع خط الأنابيب على المعدات ، والتكيف مع التسوية غير المتكافئة لأساس خزان الزيت.يمكن استخدام معوض المنفاخ المعدني على نطاق واسع في الصناعة الكيميائية ، وتكرير النفط ، والطاقة الكهربائية ، والصناعات الخفيفة ، والطاقة الذرية ، والمعادن ، والآلات ، والأدوات ، والسفن ، والفضاء وغيرها من الأقسام.مع التطبيق الواسع لأنابيب الطاقة وخطوط الأنابيب الحرارية في الصناعة والمجال المدني ، فإن متطلبات معوض الخوار المعدني أعلى وأعلى.
التعليمات
Q1: ما هي مادة المطاط المعوض منفاخ معدني؟
A1: EPDM ، CR ، NBR ، إلخ. يعتمد ذلك على بيئة العمل والوسائط.
Q2: هل شفة المجلفن المعوض منفاخ معدني؟
A2: نعم ، لدينا حواف مجلفنة إلكترونية ومغلفنة بالغمس الساخن ، ولدينا أيضًا حواف مطلية.
Q3: هل يمكنني الحصول على عينة؟
A3: السبب.يمكننا التسليم عن طريق البريد السريع ، عن طريق الجو أو البحر.
س 4: ما هو موك المعوض منفاخ معدني؟
A4: قطعة واحدة ، يمكنك أيضًا الحصول عليها كعينة لاختبار جودة منتجاتنا ، ثم يمكنك شراء طلب لنا.
