تفاصيل المنتج:
شروط الدفع والشحن:
|
شهادة: | م | ضمان: | 18 شهرا |
---|---|---|---|
مواد: | PTFE | معيار شفة: | DIN، BS، ANSI |
مادة شفة: | الكربون الصلب | التعادل رود: | الكربون الصلب والفولاذ المقاوم للصدأ |
ضغط العمل: | PN10 ، PN16 | OEM: | خبرة 15 سنة |
تسليط الضوء: | منفاخ مبطن ptfe,وصلات توسيع منفاخ تفلون |

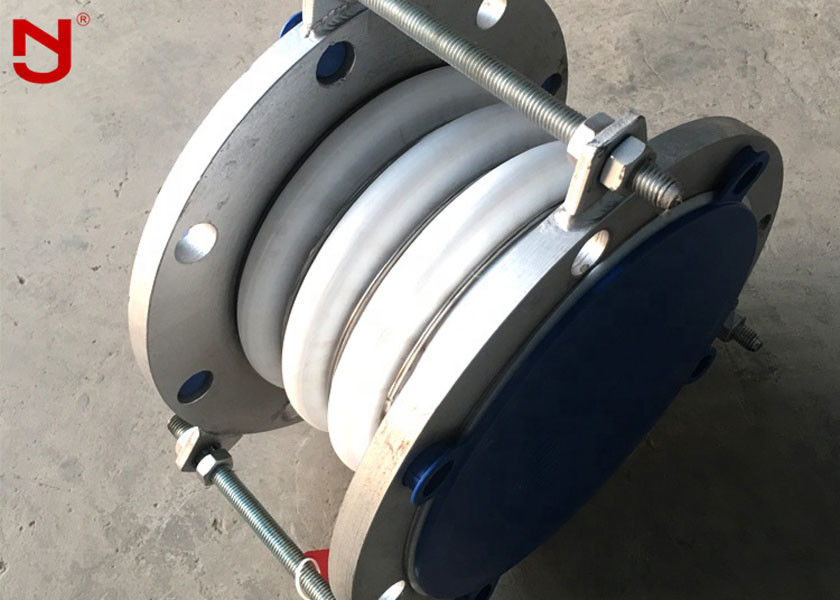

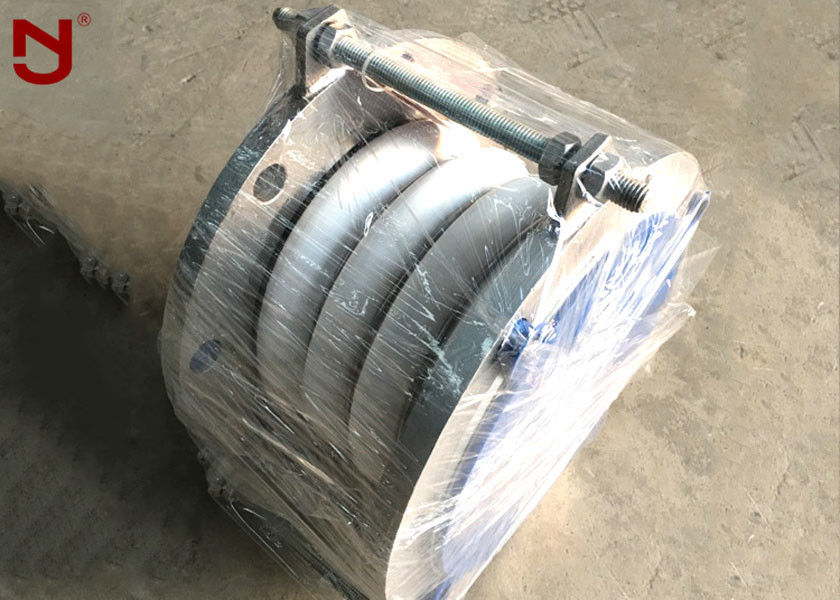

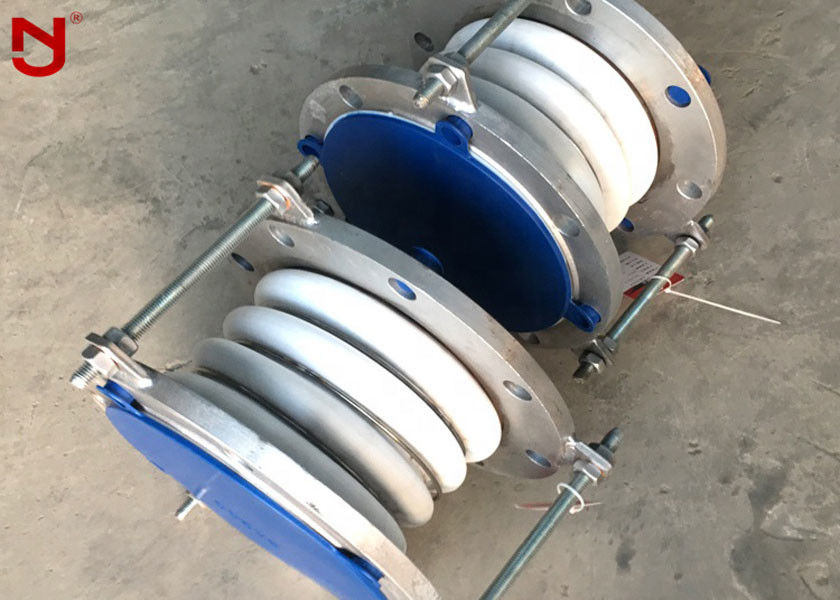

وصلة توسع خوار مموجة عالية الجودة PTFE مع شفة
وصف
من المحتمل أن يكون سد PTFE الملتف هو الخرطوم المرن الأمثل لجميع التطبيقات كونه خاملًا تقريبًا لجميع المواد الكيميائية ، والتنظيف الذاتي ، وغير اللاصق ، والتعب الممتاز ، والمقاومة للانثناء والمرونة للغاية.يتم إنتاج السد من خلال عملية حاصلة على براءة اختراع مع التفافات حلزونية ضحلة ودعم سلك حلزوني خارجي غير قابل للصدأ.
SS304 الفولاذ المقاوم للصدأ مضفر PTFE / خرطوم مبطن يتكون بشكل أساسي من خرطوم داخلي (مادة مثالية مضادة للتآكل) وجديل خارجي من الفولاذ المقاوم للصدأ للحماية وضغط الإقراض ، مع موصلات معدنية ملتوية على كلا الطرفين.
سمات
1. مقاومة كيميائية ممتازة
2. مقاومة درجات الحرارة العالية والمنخفضة (-100 درجة مئوية إلى 260 درجة مئوية)
3. مقاومة الضغط العالي
4. مكافحة الشيخوخة ، وحياة طويلة دون مشكلة الشيخوخة
5. مقاومة التآكل ، التشحيم العالي
6. المضادة للتآكل ، غير لاصقة ، تنظيفها بسهولة
7. مقاومة الحريق
8. معزول كهربائيا
9. مرونة ممتازة
بنية
داخل: خرطوم PTFE ، يمكن أن يكون الخرطوم أملس PTFE ، وأيضًا معقدًا ، لدرجات الحرارة العالية والمنخفضة المستخدمة ، مضاد للتآكل ، غير لاصق.
الخارج: الفولاذ المقاوم للصدأ SUS304 مضفر.مقاومة الضغط العالي.يمكن توفير جميع أنواع أدوات التوصيل.
تقنية معلمة
DiameterDN مم | ثلاث موجات من أقصى قدرة تعويض | السماح لأكبر قوة عمل |
ثلاث موجات |
حجم شفة الاتصال |
||||||||
محوري X مم | مستعرض Y مم | الزاوي θ | الضغط الداخلي | PN0.6 ميجا باسكال | PN1.0 ميجا باسكال | |||||||
02-1 | 02-2 | TF02-1 | TF02-2 | كبا | ك | نانومتر | ك | نانومتر | ||||
100 | 26 | 25 | 33 | 20 | 0.5 | 0.6 | 28 | 95 | 170 | 180 | 8-M16 | |
124 | 29 | 0.4 | 0.5 | 24 | 105 | 200 | 8-M16 | 210 | ||||
150 | 32 | 20 | 26 | 18 | 115 | 225 | 240 | 12-M20 | ||||
200 | 40 | 15 | 0.35 | 0.4 | 17 | 125 | 280 | 295 | ||||
250 | 42 | 27 | 0.3 | 0.35 | 14 | 135 | 335 | 12-M16 | 350 | |||
300 | 44 | 13 | 145 | 395 | 12-M20 | 400 | ||||||
350 | 46 | 0.2 | 0.25 | 150 | 445 | 460 | ||||||
400 | 0.1 | 0.1 | 11 | 160 | 495 | 16-M20 | 515 | 16-M22 | ||||
450 | 48 | 12 | 16 | 180 | 550 | 565 | 20 م 22 | |||||
500 | 0.08 | 200 | 600 | 20-M24 | 620 | 20-M27 | ||||||
600 | 49 | 0.05 | 0.06 | 10 | 220 | 705 | 24-M24 | 725 | ||||
700 | 50 | 240 | 810 | 24-M27 | ||||||||
800 | 10 | 13 | 260 | 920 | ||||||||
900 | 0.03 | 0.035 | 9 | 280 | 1020 | |||||||
1000 | 52 | 300 | 1120 | 28-M27 | ||||||||
1200 | 8 | 10 | 7 | 320 |
مقدمة من مفصل التمدد المموج
منفاخ الفولاذ المقاوم للصدأ المعروف أيضًا باسم منفاخ التمدد ، ويتكون من أنبوب مموج (عنصر مرن) وأنبوب طرفي وقوس وقناة وغيرها من الملحقات
نظرية العمل من مفصل التمدد المموج
وصلة توسيع منفاخ الفولاذ المقاوم للصدأ عبارة عن جهاز معوض يمتص تغير حجم خط الأنابيب أو القناة أو الوعاء الناتج عن التمدد والانكماش الحراري وأسباب أخرى ، باستخدام التمديد الفعال وتشوه العناصر المرنة لمعوض الخوار.إنه ينتمي إلى عنصر تعويض ، يمكنه امتصاص الإزاحة المحورية والعرضية والزاوية.
